Rejilla antipolvo de malla de nailon reutilizable para puntos de carga de vehículos eléctricos y entradas de aire de refrigeración de cargadores.
Rejilla antipolvo de malla de nailon reutilizable para puntos de carga de vehículos eléctricos y entradas de aire de refrigeración de cargadores.
Características
- Desarrollado para sistemas de ventilación a prueba de polvo en puntos de carga.
- Adecuado para estaciones de carga de vehículos eléctricos, puntos de recarga y armarios de carga.
- Malla de nailon tejida con fibra de PP negra
- Rendimiento de filtración gruesa G1
- Caída de presión inicial ultrabaja de 10–15 Pa
- Alta capacidad de flujo de aire para sistemas de refrigeración de cargadores
- Construcción lavable y reutilizable
- Captura polvo grueso, fibras, pelusa, insectos y residuos suspendidos en el aire.
- Ayuda a proteger los ventiladores de refrigeración, los disipadores de calor y los módulos de alimentación.
- Reduce la contaminación dentro de los compartimentos eléctricos y de control.
- Opciones de profundidad delgada de 10 mm y reforzada de 21 mm.
- Ligero y fácil de instalar
- Adecuado para su uso como pantalla frontal o prefiltro de primera etapa.
- Tamaños estándar y personalizados disponibles
- Producción OEM para fabricantes de equipos de carga para vehículos eléctricos
Soporte para muestreo rápido
Muestras listas en 3-7 días para pedidos OEM y ODM personalizados. Ofrecemos soluciones de personalización flexibles para adaptarnos a las necesidades específicas de su producto.
Equipos de producción avanzados y calidad estable
Equipadas con líneas de producción automatizadas profesionales y maquinaria de prueba sofisticada, lo que permite una calidad de producto constante y fiable en todos los lotes.
Producción en masa y envíos puntuales.
Una eficiente capacidad de fabricación a gran escala garantiza que los productos terminados se puedan entregar en un plazo de 15 a 20 días hábiles, lo que garantiza la puntualidad en los plazos de envío.
Control de calidad estricto según la norma ISO
Toda la producción cumple con las estrictas normas ISO 9001. Cada envío incluye un certificado de control de calidad completo que garantiza el cumplimiento de las especificaciones de fábrica.
Descripción

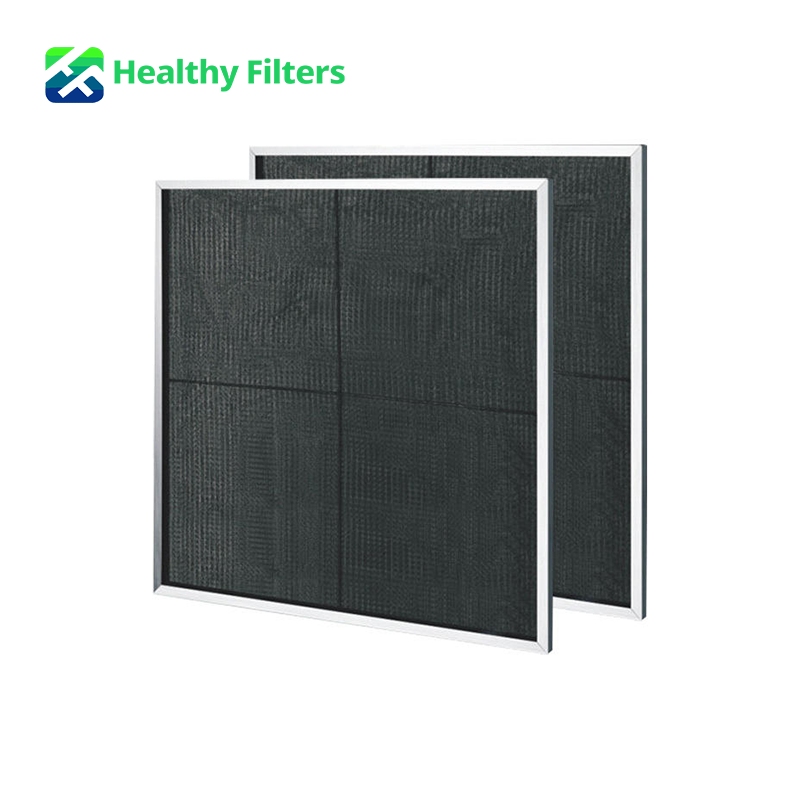

El Filtro de malla de nailon HF-NL Está diseñado para la protección primaria contra el polvo en puntos de carga de vehículos eléctricos, estaciones de carga rápida, armarios de carga y recintos eléctricos exteriores.

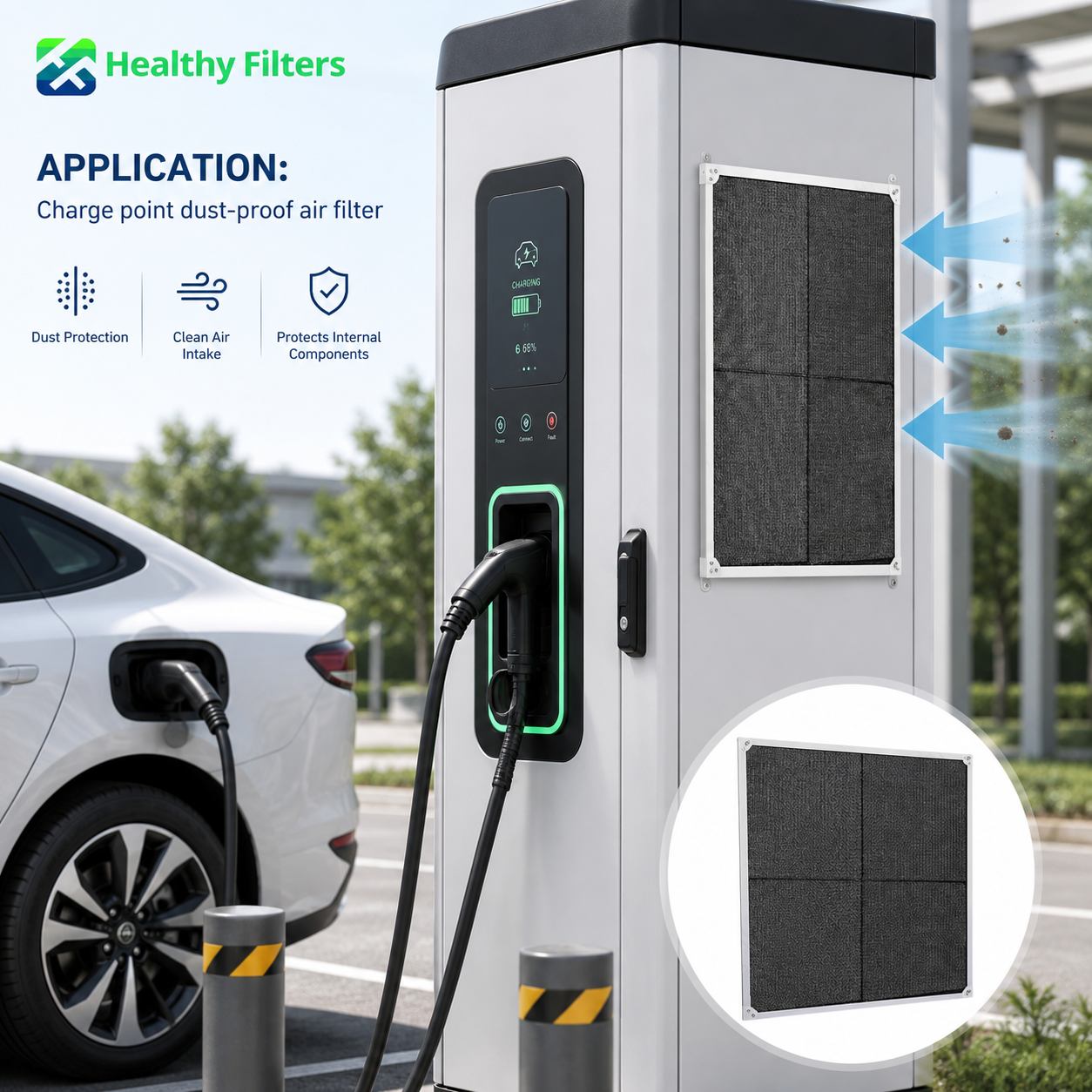

Fabricado con malla tejida de fibra de PP negra, el filtro ofrece una alta capacidad de flujo de aire, una resistencia inicial ultrabaja y una eficaz retención de contaminantes gruesos en suspensión. Instalado en la entrada de aire de refrigeración de un punto de carga, ayuda a evitar que el polvo, las fibras, los insectos y los residuos del exterior entren en los ventiladores, disipadores de calor, módulos de carga, placas de circuitos y componentes de control eléctrico.
Su diseño lavable y reutilizable lo hace ideal para equipos de carga que requieren mantenimiento frecuente, bajo costo de ciclo de vida y flujo de aire de refrigeración continuo. Está disponible en profundidades estándar de 10 mm y 21 mm, y se admiten dimensiones y especificaciones de malla personalizadas para proyectos de sistemas de carga OEM.
Parámetros técnicos

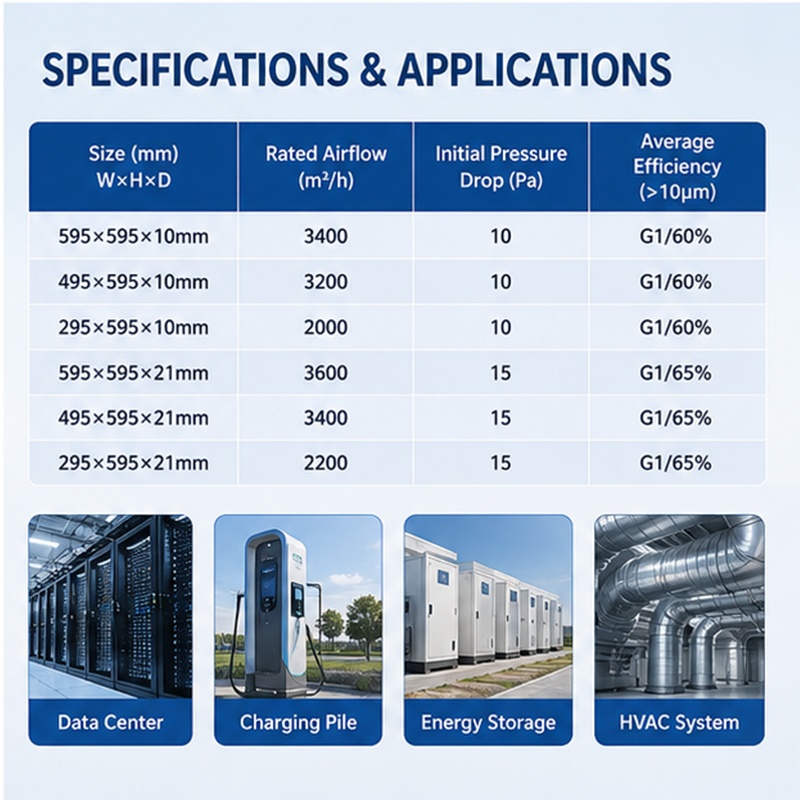

| Modelo | Tamaño (mm) | Caudal de aire nominal (m³/h) | Caída de presión inicial (Pa) | Detención promedio |
|---|---|---|---|---|
| HF-NL | 595 × 595 × 10 | 3,400 | 10 | G1 / 60% |
| HF-NL | 495 × 595 × 10 | 3,200 | 10 | G1 / 60% |
| HF-NL | 295 × 595 × 10 | 2,000 | 10 | G1 / 60% |
| HF-NL | 595 × 595 × 21 | 3,600 | 15 | G1 / 65% |
| HF-NL | 495 × 595 × 21 | 3,400 | 15 | G1 / 65% |
| HF-NL | 295 × 595 × 21 | 2,200 | 15 | G1 / 65% |
La capacidad de retención promedio se muestra para partículas gruesas mayores de 10 μm utilizando el método gravimétrico. El rendimiento real puede variar según el flujo de aire, la densidad de la malla, la carga de polvo, las condiciones de sellado y el diseño del equipo.
Opciones del modelo estándar
| Artículo | Descripción |
|---|---|
| Nombre del producto | Filtro de malla de nailon |
| Serie de modelos | HF-NL |
| Tipo de producto | Filtro de admisión de aire grueso lavable |
| Grado de filtración | G1 |
| Medio filtrante | Malla de nailon tejida con fibra de PP negra |
| Estructura | Malla en marco de panel rígido |
| Profundidades estándar | 10 mm / 21 mm |
| Función principal | Cribado de polvo grueso, fibras, insectos y residuos. |
| Lavable | Lavable y reutilizable |
| Características del flujo de aire | Alta capacidad de flujo de aire |
| Característica de caída de presión | Resistencia inicial ultrabaja |
| Posición de instalación | Entrada de aire del punto de carga o sección de filtración frontal |
| Aplicación principal | Estaciones de carga para vehículos eléctricos y armarios de carga |
| Tamaños personalizados | Disponible |
| OEM/ODM | Compatible |
Aplicaciones
| Estaciones de carga rápida para vehículos eléctricos | Armarios y pilas de carga | Compartimentos de potencia y control | Integración de equipos de carga OEM |
|---|---|---|---|
| Se instalan en las entradas de aire de refrigeración de los cargadores rápidos de CC para evitar que el polvo grueso, los insectos y los residuos entren en los módulos de carga de alta potencia. | Se utiliza en estaciones de carga de CA y armarios de carga para mantener el flujo de aire de ventilación y, al mismo tiempo, reducir la contaminación dentro del recinto. | Adecuado para módulos de conversión de energía, secciones de ventiladores de refrigeración, placas de control y compartimentos eléctricos que requieren un flujo de aire protegido contra el polvo. | Diseñado para fabricantes de cargadores para vehículos eléctricos, proveedores de infraestructura de carga y productores de carcasas que requieran filtros lavables estándar o personalizados. |
Ventajas de los sistemas de puntos de recarga
| Resistencia al flujo de aire ultrabaja | Mantenimiento reutilizable | Protección de equipos internos | Instalación compacta |
|---|---|---|---|
| Una resistencia inicial de tan solo 10–15 Pa ayuda a preservar el flujo de aire de refrigeración necesario para los equipos de carga de alta potencia. | La malla de PP se puede lavar y reutilizar, lo que reduce la frecuencia de reemplazo y el costo del ciclo de vida. | Los contaminantes de gran tamaño se interceptan antes de que lleguen a los ventiladores de refrigeración, los disipadores de calor, los módulos de alimentación y las placas de circuitos. | El modelo delgado de 10 mm es adecuado para pilas de carga y armarios con espacio limitado para el filtro. |
Personalización y control de calidad
| Personalización disponible | Inspección de calidad |
|---|---|
| • Ancho, alto y profundidad de filtro personalizables • Diferentes densidades de malla de PP y tamaños de abertura • Profundidades de marco de 10 mm, 21 mm y específicas para cada proyecto. • Optimización del flujo de aire y la caída de presión • Material y perfil del marco personalizados • Opciones de rejilla de refuerzo y estructura de soporte • Configuraciones con malla antiinsectos y para residuos gruesos • Compatibilidad con rejillas de ventilación y módulos de ventilador para armarios de carga • Desarrollo a partir de dibujos o muestras físicas • Números de modelo, etiquetas y códigos de barras personalizados • Embalaje de exportación neutro o de marca propia • Producción OEM a gran escala para proyectos de carga de vehículos eléctricos |
• Inspección de entrada de mallas y materiales de marcos de PP • Verificación de las dimensiones del filtro y la cuadratura del marco • Inspección de la densidad de la malla y la uniformidad de las aberturas • Comprobaciones de tensión de la cinta y fijación del marco. • Pruebas de caudal de aire nominal y caída de presión inicial • Pruebas de retención de partículas gruesas bajo petición • Evaluación de la lavabilidad y la retención estructural • Inspección visual para detectar daños o deformaciones en la malla. • Inspección de uniones y ensamblajes del bastidor • Verificación de envases y etiquetado • Identificación de lotes y trazabilidad de la producción • Inspección aleatoria por muestreo previa al envío |
