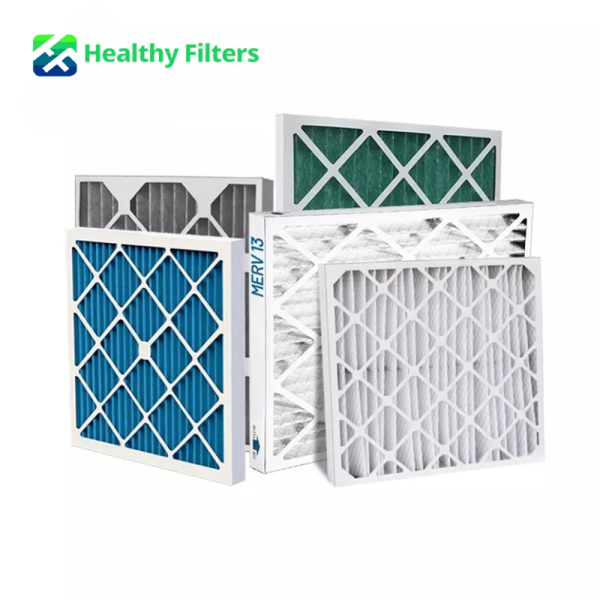

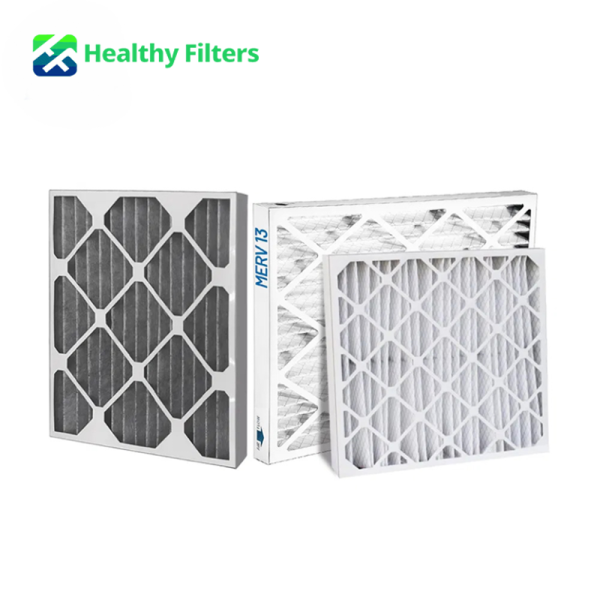

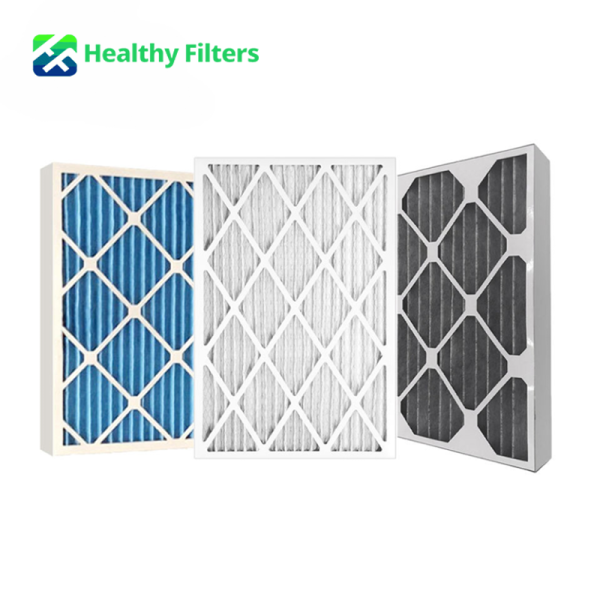

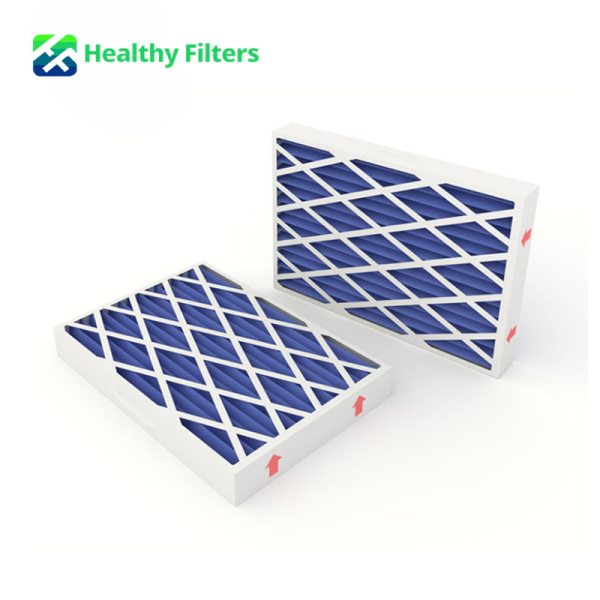

Filtro de aire para aire acondicionado, horno y climatización (HVAC) personalizado con marco de cartón Merv 6, Merv 8, Merv 11 y Merv 13.
Filtro de aire para aire acondicionado, horno y climatización (HVAC) personalizado con marco de cartón Merv 6, Merv 8, Merv 11 y Merv 13.
Características
- La construcción de paneles plisados proporciona una mayor superficie de filtración efectiva.
- Medios filtrantes de tela no tejida y fibra sintética
- Disponible en múltiples configuraciones de eficiencia.
- Opciones MERV 6, MERV 8, MERV 11 y MERV 13 disponibles según especificación.
- Configuraciones G3, G4 y M5 disponibles según las referencias EN 779.
- Alta capacidad de retención de polvo para intervalos de mantenimiento prolongados.
- La baja resistencia inicial permite un flujo de aire normal en el sistema HVAC.
- Marco de papel de doble capa resistente a la humedad
- Disponibles opciones de estructura en acero galvanizado y aleación de aluminio.
- La rejilla de soporte protectora ayuda a mantener la estabilidad de los pliegues.
- Adecuado para ventilación residencial, comercial e industrial.
- Múltiples profundidades estándar y dimensiones de cara
- Fácil de instalar y reemplazar
- Se ofrece soporte para la personalización de la marca, el embalaje y el desarrollo de modelos.
- Producción OEM disponible para programas globales de filtros HVAC.
Soporte para muestreo rápido
Muestras listas en 3-7 días para pedidos OEM y ODM personalizados. Ofrecemos soluciones de personalización flexibles para adaptarnos a las necesidades específicas de su producto.
Equipos de producción avanzados y calidad estable
Equipadas con líneas de producción automatizadas profesionales y maquinaria de prueba sofisticada, lo que permite una calidad de producto constante y fiable en todos los lotes.
Producción en masa y envíos puntuales.
Una eficiente capacidad de fabricación a gran escala garantiza que los productos terminados se puedan entregar en un plazo de 15 a 20 días hábiles, lo que garantiza la puntualidad en los plazos de envío.
Control de calidad estricto según la norma ISO
Toda la producción cumple con las estrictas normas ISO 9001. Cada envío incluye un certificado de control de calidad completo que garantiza el cumplimiento de las especificaciones de fábrica.
Descripción
El Filtro de aire de cartón plisado a medida Está diseñado para la filtración primaria e intermedia de partículas en hornos residenciales, sistemas HVAC comerciales, unidades de tratamiento de aire y equipos de ventilación industrial.
Utiliza un medio filtrante compuesto de fibra sintética y no tejida, conformado en una estructura plisada compacta. La mayor superficie del medio filtrante proporciona una mejor capacidad de retención de polvo, a la vez que ayuda a mantener una baja resistencia al flujo de aire. Un marco de papel de doble capa resistente a la humedad soporta el filtro durante la instalación y el funcionamiento, y se ofrecen opciones de marco de acero galvanizado y aleación de aluminio para aplicaciones exigentes.
El filtro se puede suministrar con diferentes grados de filtración, profundidades de marco, dimensiones y colores de material filtrante. Hay configuraciones estándar y OEM disponibles para marcas de filtros para hornos, fabricantes de sistemas de climatización, mayoristas, distribuidores y proveedores de mantenimiento de edificios.
Parámetros técnicos
|
Marco exterior
|
Marco de papel de doble capa resistente a la humedad (galvanizado y aleación de aluminio opcionales)
|
|
Medio filtrante
|
Tejido no tejido y fibra sintética
|
|
Eficiencia de filtración
|
G3/G4/M5(EN779)
|
|
Clasificación de resistencia al fuego
|
En proceso de certificación UL 900
|
|
Temperatura de funcionamiento continua
|
≤70℃
|
|
Resistencia final sugerida
|
≤250Pa
|
|
Aplicaciones principales
|
Prefiltración de sistemas de ventilación y aire acondicionado para uso comercial e industrial.
|
|
Sellador
|
Emulsión blanca
|
|
Espesor
|
1″,2″,4″(22/46/96mm)
|
|
dimensiones del producto
|
289*289*22mm/289*489*22mm/289*594*22mm/492*492*22mm/594*594*96mm
|
|
Resistencia nominal
|
33-55
|
Opciones del modelo estándar
| Artículo | Descripción |
|---|---|
| Nombre del producto | Filtro de aire de panel con marco de cartón plisado |
| Tipo de producto | Filtro desechable para sistemas de climatización y calefacción. |
| Medio filtrante | Tejido no tejido y fibra sintética |
| Estructura de los medios | Plisado |
| Opciones de eficiencia | MERV 6 / MERV 8 / MERV 11 / MERV 13 |
| Opciones de grado alternativo | G3 / G4 / M5 |
| Estándar de referencia | EN 779 para configuraciones G3, G4 y M5 específicas. |
| Marco estándar | Cartón de doble capa resistente a la humedad |
| Marcos opcionales | Acero galvanizado / aleación de aluminio |
| Estructura de soporte | Rejilla protectora |
| Sellador | Emulsión blanca |
| Profundidades estándar | 22 mm / 46 mm / 96 mm |
| Profundidades nominales en pulgadas | 1 pulgada / 2 pulgadas / 4 pulgadas |
| Temperatura de funcionamiento continuo | Hasta 70 °C para configuraciones estándar. |
| Resistencia final sugerida | Hasta 250 Pa |
| Rango típico de resistencia inicial | 33–55 Pa |
| Función principal | Filtración primaria e intermedia de partículas |
| Dimensiones | Estándar o personalizado |
| OEM/ODM | Compatible |
Aplicaciones
| Calefacción y climatización residencial | Ventilación de edificios comerciales | Sistemas de aire industrial | Instalaciones institucionales y públicas |
|---|---|---|---|
| Se utiliza en sistemas de retorno de aire de hornos, aires acondicionados residenciales y equipos de ventilación domésticos para capturar polvo, polen, fibras y caspa de mascotas. | Adecuado para oficinas, tiendas minoristas, hoteles, centros comerciales y sistemas centrales de climatización que requieren filtración desechable fiable. | Se aplica en instalaciones de fabricación, talleres, tomas de aire de equipos y sistemas de ventilación industrial en general para reducir la carga de partículas en suspensión en el aire. | Se utiliza en escuelas, centros sanitarios, instalaciones de transporte y edificios públicos donde pueden requerirse diferentes grados de filtración. |
Personalización y control de calidad
| Personalización disponible | Inspección de calidad |
|---|---|
| • Ancho, alto y profundidad personalizados • Opciones de medios MERV 6, 8, 11 y 13 • Configuraciones G3, G4 y M5 • Altura y densidad de pliegues personalizadas • Selección de soportes no tejidos y sintéticos • Opciones de marcos de cartón resistentes a la humedad • Estructuras de acero galvanizado o aleación de aluminio • Patrones de rejilla de soporte personalizados • Optimización del flujo de aire y la caída de presión • Colores personalizados para los medios y los marcos • Etiquetas privadas, códigos de barras y números de modelo • Embalaje para venta al por menor y personalización de cajas maestras • Desarrollo OEM a partir de planos o muestras |
• Inspección de entrada de los materiales del medio filtrante y del marco. • Verificación de las dimensiones y la cuadratura del filtro • Inspección del número, altura y espaciado de los pliegues • Inspección de la unión y el sellado del material a la estructura • Verificación de la instalación de la red de soporte • Pruebas iniciales de caída de presión • Verificación del caudal de aire nominal • Pruebas de eficiencia de filtración bajo petición • Inspección de resistencia a la humedad para marcos de papel • Inspección de la resistencia y el aspecto del bastidor • Verificación de envases y etiquetado • Trazabilidad de lotes y muestreo previo al envío |
