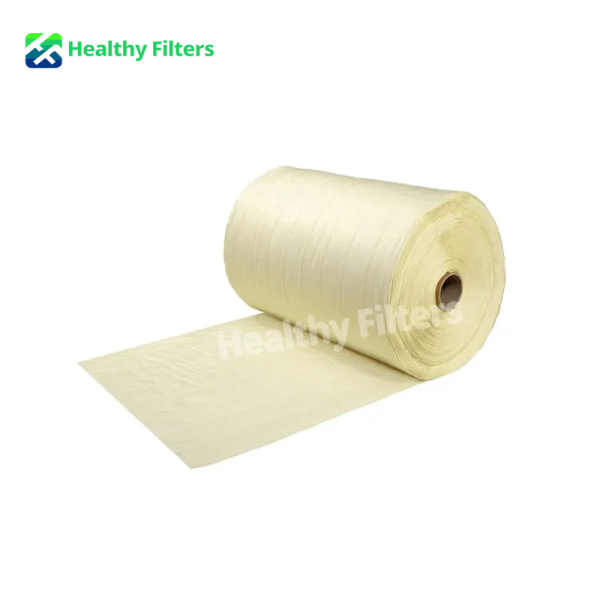

Rollo de material filtrante sintético F7 para la producción de filtros de bolsa.

Construcción de materiales

La información del producto existente describe una estructura multicapa progresiva:
– Una capa sintética más gruesa captura las partículas de mayor tamaño.
– Una capa más fina de material fundido soplado proporciona la función principal de filtración de partículas finas.
– Una capa exterior no tejida protege y da soporte al material durante la conversión y el funcionamiento.

Para el grado solicitado, se debe confirmar la secuencia exacta de capas, la composición de la fibra, el gramaje y el espesor. Estos valores deben figurar en la especificación del material aprobada y no deben inferirse del color o la apariencia.

Diseñado para la conversión de filtros

El material filtrante se suministra como un producto semiacabado, no como un filtro HVAC completo. Los fabricantes de filtros pueden cortarlo a la longitud requerida y utilizar soldadura ultrasónica para formar los compartimentos y las divisiones internas.

El rendimiento del filtro terminado depende de más factores que solo el material filtrante. La profundidad y el número de cavidades, la disposición de las costuras o soldaduras, el tamaño del marco, el flujo de aire y el sellado del conjunto influyen en la caída de presión y la acumulación de polvo. Pruebe el filtro terminado con el flujo de aire nominal especificado antes de asignarle una clasificación final.

Configuración disponible

Grado de filtración

Los datos de producto confirmados en esta página corresponden al grado F7. Los demás grados que se muestran en otras partes de la página (M5, M6, F8 y F9) requieren fichas técnicas independientes antes de su publicación como especificaciones de soportes en rollo disponibles.

Construcción por capas

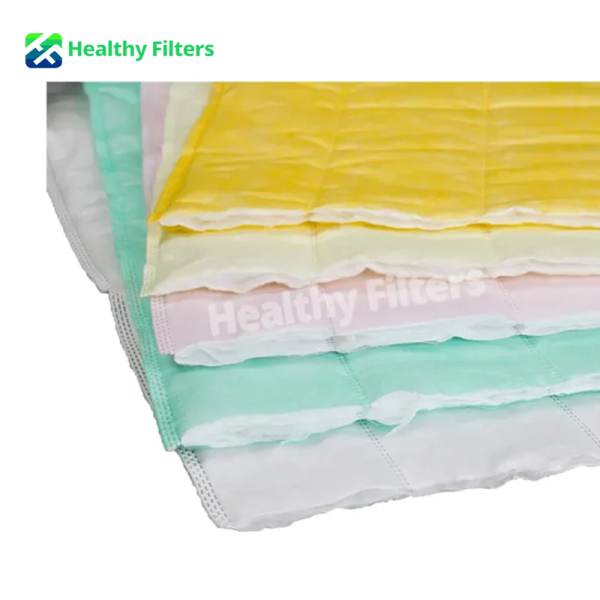

La página muestra opciones de 2, 3 y 4 capas con tejido de PP, material de fusión-soplado y tejido no tejido. La construcción seleccionada debe indicarse en las especificaciones de compra.

Color

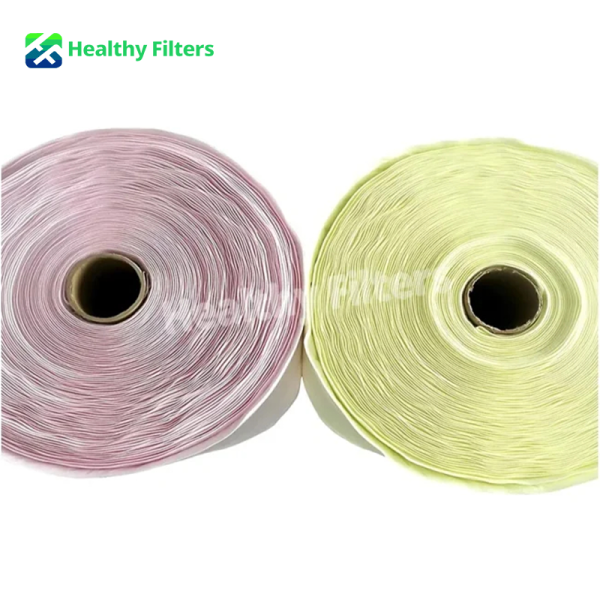

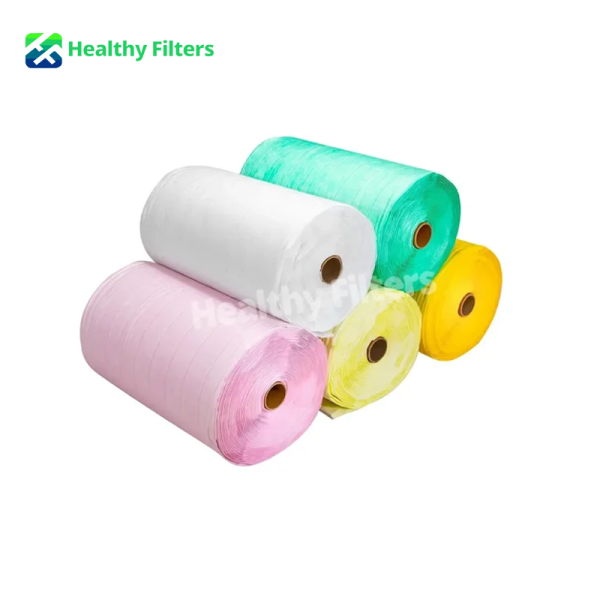

El modelo HF-WFD-F7 aparece en color rosa. Se pueden considerar otros colores para producción personalizada. El color sirve como ayuda para la identificación, no como prueba del rendimiento de filtración.

Dimensiones del rollo

El ancho y la longitud del rollo, así como las dimensiones del núcleo, no se especifican en la fuente actual. Confirme estos valores al solicitar un presupuesto.

Aplicaciones

Fabricación de filtros de bolsillo: Materia prima para la producción de filtros sintéticos multibolsillo.
Sistemas de climatización comercial: Medios filtrantes transformados en filtros terminados para sistemas de tratamiento de aire y ventilación general.
Ventilación industrial: Fabricación de filtros de bolsillo para sistemas que requieren un producto de clase F7 según la clasificación anterior indicada.
Prefiltración HEPA: Los filtros de bolsillo terminados pueden utilizarse antes de filtros de mayor eficiencia cuando así lo especifique el diseñador del sistema. Esta es una aplicación para filtros terminados, no una característica específica del rollo de material filtrante.

Especificación de medios en bruto

Los campos marcados como `[PARA CONFIRMAR]` deben completarse a partir de la especificación del material aprobada.

| Artículo | Información confirmada o requerida |
|—|—|
| Tipo de producto | Rollo de material filtrante sintético de bolsillo |
| Modelo de referencia | HF-WFD-F7 |
| Clase de filtro heredada | F7 / 80–85%, según datos existentes basados ​​en la norma EN 779 |
| Color | Rosa; color personalizado disponible |
| Construcción | 2 / 3 / 4 capas |
| Materiales | Tejido de PP + material de fusión-soplado + tejido no tejido |
Formulario de suministro | Material en rollo semiacabado |
| Procesamiento | Corte y soldadura ultrasónica para ensamblaje de bolsillos |
| Gramaje | `[PENDIENTE DE CONFIRMAR: g/m²]` |
| Grosor | `[PARA CONFIRMAR: mm]` |
| Ancho del rollo | `[PARA CONFIRMAR: mm]` |
| Longitud del rollo | `[PARA CONFIRMAR: m]` |
| Diámetro del núcleo | `[PARA CONFIRMAR: mm]` |
| Caída de presión del medio | `[PARA CONFIRMAR: Pa al caudal/velocidad frontal de prueba indicados]` |
| Eficiencia del medio | `[PARA CONFIRMAR: método de prueba, aerosol, tamaño de partícula y resultado]` |
| Capacidad de retención de polvo | `[PENDIENTE DE CONFIRMAR: g/m² y método de ensayo]` |
| Resistencia a la tracción/soldadura | `[PENDIENTE DE CONFIRMAR]` |
| Temperatura máxima | `[PARA CONFIRMAR: °C]` |
| Humedad relativa máxima | `[PARA CONFIRMAR: % HR]` |
| Datos ISO 16890 actuales | `[PARA CONFIRMAR; no inferir a partir de F7]` |
| Embalaje | `[POR CONFIRMAR: protección de rollo, bolsa, caja/palet]` |
| Documentos de prueba | `[PARA CONFIRMAR]` |

*La clasificación del medio filtrante y la clasificación del filtro terminado no son automáticamente intercambiables. Confirme el rendimiento utilizando el método de prueba acordado y la construcción del filtro terminado.*

Referencia de filtro terminado HF-WFD-F7 existente

Esta página contiene los siguientes datos del filtro de bolsillo terminado. Se conservan para fines de trazabilidad, pero no deben reemplazar la especificación del material base mencionada anteriormente.

| Modelo | Color | Clase Legacy | Tamaño Ancho × Alto × Profundidad (mm) | Bolsillos | Caída de presión y puntos de flujo de aire |
|—|—|—|—|—:|—|
| HF-WFD-F7 | Rosa | F7 / 80–85% | 595 × 595 × 600 | 8 | 45 Pa a 2300 m³/h; 80 Pa a 3500 m³/h; 110 Pa a 4500 m³/h |
| HF-WFD-F7 | Rosa | F7 / 80–85% | 595 × 595 × 600 | 6 | 45 Pa a 2100 m³/h; 80 Pa a 3200 m³/h; 110 Pa a 4300 m³/h |
| HF-WFD-F7 | Rosa | F7 / 80–85% | 495 × 595 × 600 | 6 | 45 Pa a 2000 m³/h; 80 Pa a 3000 m³/h; 110 Pa a 4200 m³/h |
| HF-WFD-F7 | Rosa | F7 / 80–85% | 595 × 295 × 600 | 3 | 45 Pa a 1100 m³/h; 80 Pa a 1800 m³/h; 110 Pa a 2300 m³/h |

Antes de la publicación, confirme si estas filas representan filtros terminados fabricados con este material específico. De no ser así, elimine la tabla completa de la página de material en rollo y, en su lugar, enlace al filtro de bolsillo F7 terminado.

Plan de imágenes de detalles del producto

Imagen 1: Estructura de capas

Muestre y etiquete únicamente las capas confirmadas: «Tejido PP», «Capa de tejido fundido por soplado», «Capa de soporte no tejido». Si las distintas construcciones de 2, 3 o 4 capas utilizan secuencias diferentes, cree diagramas separados.

Imagen 2: Dimensiones del rollo

Muestra el ancho, largo, grosor y diámetro del núcleo del rollo una vez confirmados los valores. Incluye las unidades en el texto para que la información sea legible en dispositivos móviles.

Imagen 3: Proceso de conversión

Muestre el proceso de corte, soldadura ultrasónica, formación de bolsillos y ensamblaje final de la bolsa. No afirme que la soldadura ultrasónica elimina todas las fugas.

Imagen 4: Inspección y embalaje del material.

Muestre la medición del gramaje, la inspección del espesor, la verificación del ancho del rollo, la inspección de la apariencia y el embalaje protegido del rollo solo si estas verificaciones se realizan realmente.

Preguntas frecuentes

¿Es este un filtro de bolsillo terminado?

No. Esta página trata sobre medios sintéticos semiacabados suministrados en rollo. Deben cortarse, soldarse y ensamblarse para formar un filtro de bolsillo terminado.

¿Qué grado de filtro está confirmado?

Los datos completos del producto actual confirman que se trata del HF-WFD-F7, que figura como F7/80–85% en la información existente basada en la norma EN 779. Los modelos M5, M6, F8 y F9 no deben añadirse a la tabla técnica hasta que se proporcionen sus especificaciones técnicas.

¿Se puede personalizar el color del soporte?

La página actual indica que se ofrece personalización de color. El rosa es el color confirmado para HF-WFD-F7. El color final y los requisitos mínimos de producción se confirmarán durante la cotización.

¿El color rosa demuestra el rendimiento del F7?

No. El color ayuda a identificar un material o grado de producción. El rendimiento de la filtración debe estar respaldado por los datos de prueba pertinentes.

¿Qué información se necesita para obtener un presupuesto?

Proporcione el grado, la construcción del material, el ancho del rollo, la longitud del rollo, el tamaño del filtro terminado, el número de bolsillos, el caudal de aire nominal, el objetivo de caída de presión, la cantidad anual, el embalaje y los documentos de prueba necesarios.

¿Puede proporcionar una clasificación ISO 16890?

Esta página no proporciona un resultado ISO 16890. Envíe la clasificación ISO ePM requerida y solicite el informe de prueba o los datos del producto correspondientes antes de utilizar una clasificación ISO en los documentos de compra.
